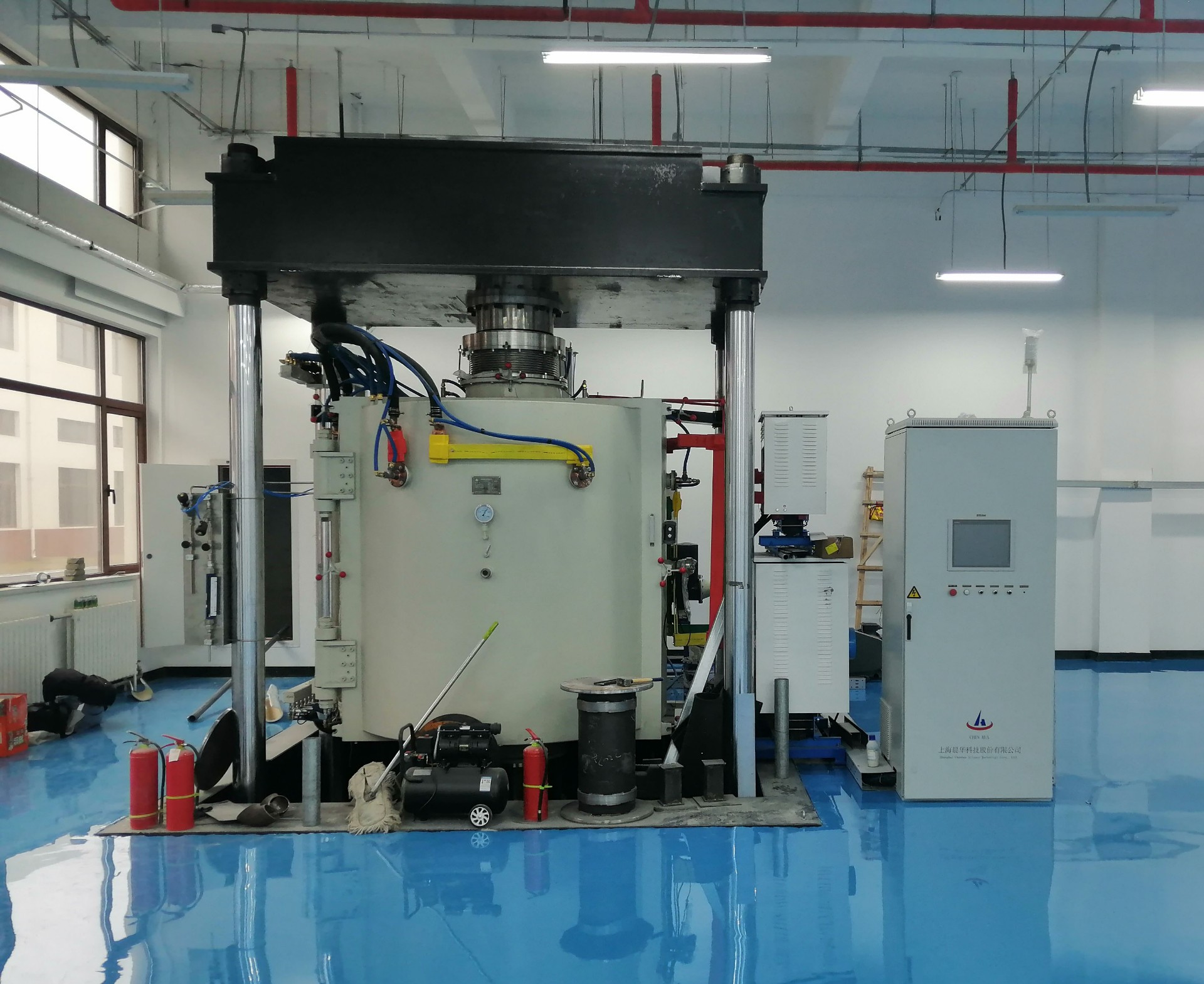

主要由以下几部分组成：真空腔室、加热系统、温度控制测量系统、真空/气氛系统、
加压系统、水循环分配系统、安全及采集控制系统等。
二、工作原理：
在抽真空后可充惰性气体保护状态下，利用石墨电阻发热辐射加热的原理，通过热辐射传导
到工件上（模具），通过机械压力，完成工件的烧结热压功能。
三、主要技术参数和技术指标：
1.立式，侧出料方式；
2.炉体内壁按高真空标准精密抛光，外壁为优质碳钢防锈油漆处理；
3.炉膛内尺寸：（直径×高）≥Φ600×900mm；
4.加热室：加热元件为高纯石墨，炉内温度均匀性≤±5℃（恒温区内1000℃保温1小时后5点检测所得，
按偏差绝对值的大小为标准）；
5.使用温度≥2300℃，可在2200℃长时间工作；
6.室温-1600℃空炉平均升温速率≥10℃/min；
7.设备加热功率：400KW±10%；
8.温度均匀性：≤±5℃；
9.控温精度：±1℃；
10.模具外径尺寸：≤Φ500×700mm；
11.加热区尺寸：≥Φ600×900mm；
12.加压行程：400mm（上压头行程200mm，下压头行程200mm）；
13.极限真空度：≤5Pa（冷态，极限真空）；
14.压力：≥300T；
15.加压方式：双向加压；
16.压力控制精度：±1‰；
17.可加配快速冷却装置；
